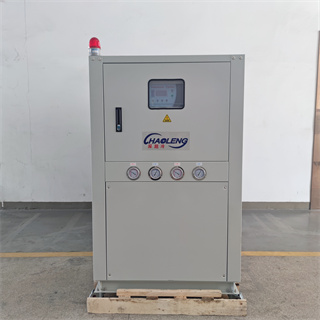

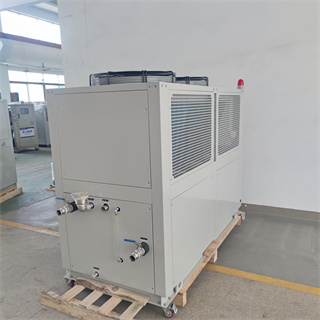

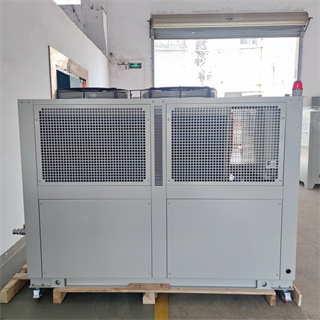

风冷式工业冷水机组
产品说明：
“深超冷”风冷式工业冷水机组集国内外同类产品之精华，采用先进的生产工艺制造，品质卓越，结构紧凑，外型美观。制冷范围由7900大卡/小时-134100大卡/小时（3HP-45HP），可广泛应用于塑胶、电镀、激光、电子、化工、制藥、食品加工等行业。
机组特点：
（1）采用国际名牌压缩机及电控元件，配备高效翅片式冷凝器，高效率，低噪音，性能可靠，耗电少。
（2）机组无需冷却塔及冷却水泵，结构紧凑，安装方便，易于清理维护。
（3）机组按冷量内置有水箱及循环水泵，安装方便，维护简单。
（4）独特的循环回路设计，压缩机可依负载变化自动交替运转，均衡各压缩机的运行时间，延长了机组的使用寿命。
（5）机组配置有缺逆相保护、电机过载保护、高低压保护、低温保护等各类安全保护装置，系统更安全稳定。
（6）高智能PLC微电脑控制，无需人工监控，可实现远程控制或集中管理。
（7）机组箱体钣金采用数控设备精密加工而成，外型美观。
| 风冷式冷水机组性能参数表 |
| 型号 | CH-03A | CH-05A | CH-08A | CH-10A | CH-15A | CH-20A | CH-25A | CH-30A | CH-40A | CH-50A |
| 使用电源 | 3Φ-50Hz-380V |
| 制冷量 | KW | 7.9 | 12.9 | 20.1 | 27.2 | 39.6 | 54.5 | 63 | 79.2 | 109 | 136 |
| Kcal/h | 7200 | 11700 | 18720 | 23400 | 35100 | 46800 | 58500 | 70200 | 93600 | 117000 |
| 消耗电力 | KW | 3.15 | 5.01 | 7.75 | 9.85 | 15.2 | 19.4 | 24.2 | 29 | 39.6 | 49.4 |
| 机组运行电流 | A | 6.1 | 9.5 | 14.7 | 18.7 | 28.9 | 36.9 | 46 | 55.1 | 75.2 | 93.8 |
| 冷冻水量 | m³/h | 1.5 | 2.4 | 3.9 | 4.8 | 7.2 | 9.6 | 12 | 14.4 | 19.2 | 24 |
| 压缩机 | 型式 |
| 全密封涡旋/活塞式. |
| 输入功率 | KW | 2.5 | 4.1 | 6.5 | 8.2 | 12.3 | 16.4 | 20.5 | 24.6 | 32.8 | 41 |
| 水泵 | 功率 | KW | 0.37 | 0.55 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 3.75 | 4 |
| 冷媒 | 型式 |
| R-22 |
| 控制方式 |
| 感温式外部均压膨胀阀 |
| 充填量 | Kg | 2 | 3 | 5 | 6 | 9 | 12 | 15 | 18 | 24 | 30 |
| 蒸发器 | 型式 |
| 盘管/壳管式 |
| 管径 | inch | 1" | 1-1/2" | 2" | 2-1/2" | 3" |
| 冷凝器 | 型式 |
| 高效内螺纹铜管串套铝片 |
| 风扇 | 型式 |
| 轴流式 |
| 风量 | m³/h | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 |
| 功率 | KW | 0.28 | 0.36 | 0.5 | 0.9 | 1.35 | 1.5 | 1.5 | 2.2 | 3 | 4.4 |
| 保护装置 | 高底压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等. |
| 外型尺寸 | 长 | mm | 1075 | 1125 | 1300 | 1300 | 1600 | 1900 | 1900 | 2200 | 2300 | 2500 |
| 宽 | mm | 640 | 640 | 750 | 780 | 900 | 990 | 990 | 1110 | 1110 | 1210 |
| 高 | mm | 1135 | 1400 | 1450 | 1530 | 1640 | 1660 | 1800 | 1810 | 2010 | 2210 |
| 机组重量 | Kg | 130 | 180 | 370 | 400 | 540 | 760 | 810 | 1000 | 1200 | 1350 |
| 注: | 1.以上规格参数能力的测定工况:冷冻水入口温度17℃,出口温度12℃,环境温度为：空气干球温度35℃/湿球温度24℃ |
| 2.以上规格内容会因产品改良而有所变动,恕不另行通知,有特殊要求,定货前请提出要求规范. |
