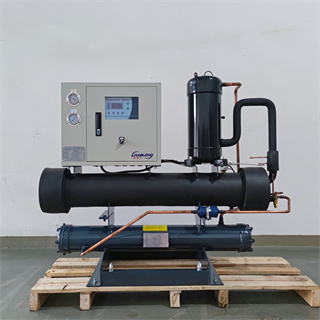

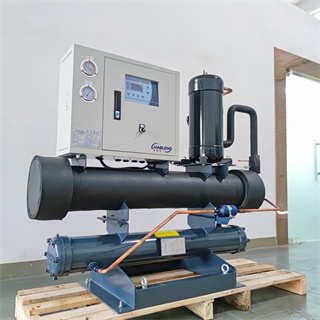

水冷开放式工业冷水机组
产品说明：
“深超冷”水冷开放式工业冷水机组集国内外同类产品之精华，采用先进的生产工艺制造，品质卓越，结构紧凑，外型美观。制冷范围由7900大卡/小时-134100大卡/小时（3HP-45HP），可广泛应用于塑胶、电镀、电子、化工、制藥、食品加工等行业。
机组特点：

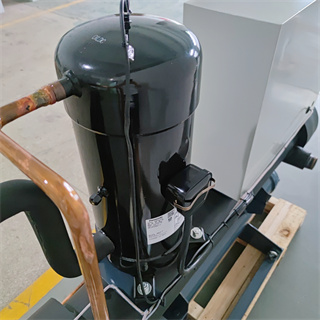

（1）采用国际名牌压缩机及电控元件，配备高效优质铜管制作的壳管冷凝器及蒸发器，制冷效率高。
（2）开放式结构，整个机组结构简单，方便随时检查机组运行情况；
（3）独特的循环回路设计，压缩机可依负载变化自动交替运转，均衡各压缩机的运行时间，延长了机组的使用寿命。
（4）机组配置有缺逆相保护、电机过载保护、高低压保护、低温保护等各类安全保护装置，系统更安全稳定。
（5）高智能PLC微电脑控制，无需人工监控，可实现远程控制或集中管理。
（6）机组流线性设计，外型美观。
| 水冷开放式冷水机组性能参数表 |
| 型号 | CH-05WT | CH-08WT | CH-10WT | CH-12WT | CH-15WT | CH-20WT | CH-25WT | CH-30WT | CH-40WT | CH-50WT |
| 使用电源 | 3Φ-50Hz-380V |
| 制冷量 | KW | 16.4 | 26.9 | 32.8 | 37.5 | 52 | 65.6 | 75 | 104 | 131.2 | 164 |
| Kcal/h | 14100 | 23100 | 28200 | 32200 | 44700 | 56400 | 64500 | 89400 | 112800 | 141000 |
| 消耗电力 | KW | 5.1 | 7.7 | 9.4 | 12.8 | 16.4 | 18.8 | 24 | 26.2 | 38.5 | 46.9 |
| 机组运行电流 | A | 8.2 | 12.8 | 15.7 | 20.7 | 24.3 | 31.4 | 39.9 | 46.9 | 63.9 | 79 |
| 冷冻水量 | m³/h | 2.8 | 4.6 | 5.6 | 6.4 | 8.4 | 11.3 | 13.5 | 16.8 | 22.4 | 28.6 |
| 冷却水量 | m³/h | 3.4 | 5.5 | 6.5 | 7.7 | 10.6 | 13.5 | 15.4 | 21.3 | 26 | 32 |
| 压缩机 | 型式 |
| 全封闭涡旋式/活塞式 |
| 输入功率 | KW | 3.75 | 6 | 7.5 | 9.4 | 11.3 | 15 | 18.8 | 22.5 | 30 | 37.6 |
| 冷媒 | 型式 |
| R-22 |
| 控制方式 |
| 感温式外部均压膨胀阀 |
| 充填量 | Kg | 2.8 | 4.4 | 5.5 | 6.6 | 8.5 | 11 | 13 | 16 | 22 | 26 |
| 蒸发器 | 型式 |
| 壳管式 |
| 管径 | inch | PT1-1/4" | PT 1-1/2" | PT 2" | PT 2-1/2" | PT3" |
| 冷凝器 | 型式 |
| 壳管式 |
| 管径 | inch | PT1-1/4" | PT 1-1/2" | PT 2" | PT 2-1/2" | PT2-1/2"X2 |
| 保护装置 | 高底压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等. |
| 外型尺寸 | 长 | mm | 1000 | 1350 | 1350 | 1350 | 1700 | 1700 | 1700 | 1900 | 1900 | 1900 |
| 宽 | mm | 500 | 550 | 550 | 550 | 550 | 650 | 650 | 650 | 800 | 800 |
| 高 | mm | 1050 | 1100 | 1100 | 1150 | 1150 | 1250 | 1250 | 1250 | 1300 | 1300 |
| 机组重量 | Kg | 150 | 260 | 280 | 350 | 460 | 550 | 600 | 750 | 800 | 950 |
| 注: | 1.以上规格参数能力的测定工况:冷冻水入口温度17℃,出口温度12℃,冷却水入口温度30℃,出口温度35℃,污垢系数0.0001mm²℃W; |
|
| 2.以上规格内容会因产品改良而有所变动,恕不另行通知,有特殊要求,定货前请提出要求规范. |
